HDTV通用測試卡TE117是為快速視覺評估高清電視攝像機的圖像傳輸特性而設計的。

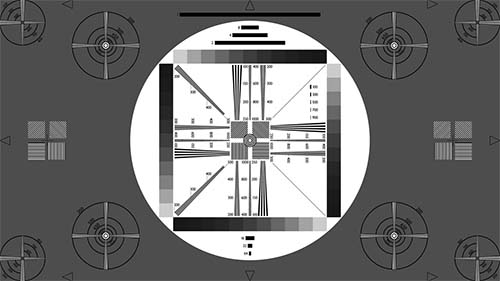

HDTV通用測試卡簡介

在測試卡灰色背景區（D=0.75;透射率=18%）的中央，有一個白色的圓形，該圓形里面有灰階條及分辨率楔形圖。

在中央白色大圓圈的兩邊有四個帶有分辨率楔形圖的小圓圈。

16:9的格式是由位于水平和豎直中間線上的四個空心箭頭所標示的。另外，位于圖片上邊緣和下邊緣的離4個圓形很近的四個空心箭頭標示了4:3的格式。因此此測試卡也可以用于測試4:3的攝像機。

HDTV通用測試卡使用說明

在白色圓圈內的四個方向上各有一個11度灰階條。這四個灰階條的灰度從D=0.15到D=1.65以線性等量方式逐漸增加，可用來檢查高清攝像機的半色調再現性能。由于周圍的白色區域，檢查結果會很可靠。

測試卡上的所有頻率值都用cph（每單位像高的線數）表示。在中央大圓圈里，水平及豎直地排列了三條不同頻率的分辨率楔形圖。它們的頻率分別是從100到250,200到500,400到1000cph。另外，在45度角交叉的兩條分辨率楔形圖在產生頻率為從200到5000cph。

在測試卡的正中心及左右兩側，有四個線光柵方格，傾斜的角度分別?為0°，45°，90°，135°。它們產生了一個200cph的頻率。那些傾斜角度為45°及135°的線光柵方格在水平及豎直方向上（由于他們的傾向）生成了不同的頻率（141.4cph）。中央大圓外面的八個小圓分別是按照16:9格式及4:3格式放置的。較大的圓形有十字形分辨率楔形圖。圓圈里面的小圓圈是設計用來標示水平和豎直方向上的分辨率的，同時也可以用于檢測幾何失真。此卡測試的分辨率等級是200，500，660，725及800cph。

位于四個角落的四個外圍圓形有更長的分辨率楔形圖，它們的交叉點是500cph，并且標有從200到800cph的刻度。

在測試卡的中間白色及灰色區域里，排列有七條桿元圖，長度依次為1（=像高的一半），2,4,8,16,32及64cph。右側豎直灰階條的左邊另有5個短桿元，分別是100，300，500，700及900cph。
