分光測色儀具有怎樣的結構？測色原理是什么？很多用戶對于分光測色儀與色差儀結構的區別還不了解，本文就為大家見的介紹一下，感興趣的朋友不妨來看看吧！

分光測色儀的結構有哪些？

分光測色儀可以測得該物體的光譜反射率或光譜透過率，實現對產品顏色的定量分析。通過光照射到樣品上，經過反射再到光柵分光，然后將光信號轉換成電信號，最終轉換成數字信號，通過相應的指數或色度標尺就可以評價試樣與標準樣品的顏色偏差。

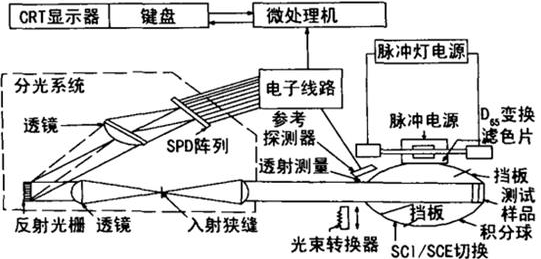

分光測色儀主要由光源、單色儀、積分球、光電檢測器等及部分組成。

1、光源

在顏色檢測領域，光源是影響測色結果十分重要的因素，在不同的光源條件下，測量同一顏色的樣品時，測量結果都會有很大偏差。所以，分光測色儀配置了多種顏色檢測用的標準光源，可以滿足用戶檢測顏色是不同的光源要求。通常來說，分光測色儀會用高壓脈沖氙燈或鹵鎢燈來實現標準光源的照明效果。

2、單色器

單色器是一種色散元件，起作用是將光源或參考光束和樣品的反射光進行色散。常見的單色器有棱鏡或光柵兩種，也有把棱鏡和光柵串接起來進行兩次色散的。目前市面上大多數分光測色儀使用的都是光柵作為色散元件，例如3nh推出的YS30系列、YS45系列、YS60系列均使用的凹面光柵分光。

3、積分球

積分球的作用是將光源的光進行屢次反射，球內的光因充分的漫反射而通體照亮，使球內任意一點的光強都相等。積分球是內壁用硫酸鋇等材料刷白的空心金屬球體，一般直徑在60～200mm之間。球壁上開有測樣孔等若干開口，開口的面積不超過球內壁反射面積的10%。

4、檢測器

檢測器的作用是把光能轉變成電能后檢出。分光測色儀檢測光譜通量的元件主要有光電倍增管和光敏二極管兩類。

分光測色儀測色原理：

分光測色儀測色系統利用一個積分球，使光線從各個方面均勻地射向樣品表面。一臺d/0結構儀器利用漫射照射樣品并在固定角（0度）接收反射光線。一臺0/d結構儀器從0度角照明樣品并接收從各個方向來的漫射光線。（+/-5度角內的鏡面反射光可利用SCE/SCI功能來排除或包含在內）使用高度準確的顏色測量儀器創建一個可量化的數值，然后與原始顏色匹配，以確保顏色在可接受的顏色公差范圍內。分光光度法是一種通用的質量控制方法，能夠在生產和開發的多個階段的多個點上應用，以確保顏色在每個步驟中保持一致。

以上就是小編搜集整理的“分光測色儀的結構是怎樣的？”全文內容，想了解更多分光測色儀產品知識的用戶，可以關注我們的后續更新！
