簡介

TE153灰階測試卡是一種常用的攝像頭測試卡，主要用于測試灰階的測試卡；該卡配合透射式燈箱使用如型號CC5100/3100,HC5100/3100以及DNP透射燈箱，在監控攝像頭測試領域應用廣泛。

尺寸：內部240×180mm、外部320×290mm

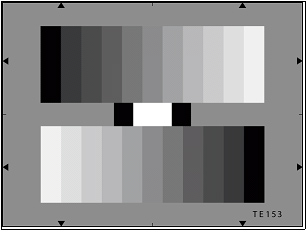

兩個11度灰階條按相反的方向排列在灰色背景(D=0.56)中，灰階條以對數標刻度。

灰階密度：伽馬=0.45

透射值(亮度)：伽馬=2.2，剛好是伽馬=0.45的倒數值。

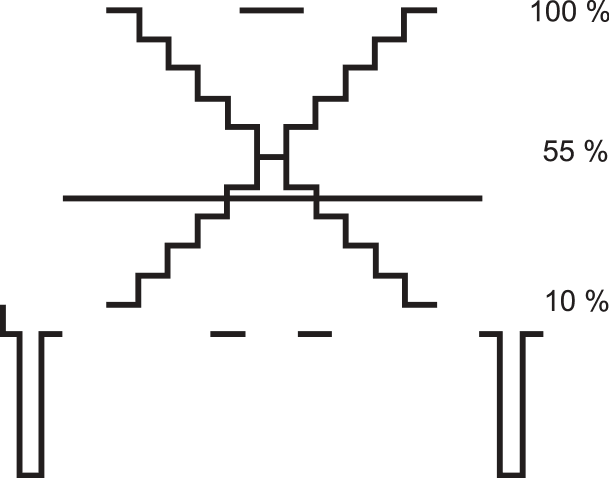

一個最佳的伽馬校正的攝像機的輸出信號產生兩個相反的11度線性步進信號。灰階的對比范圍是44:1。

11度灰階值

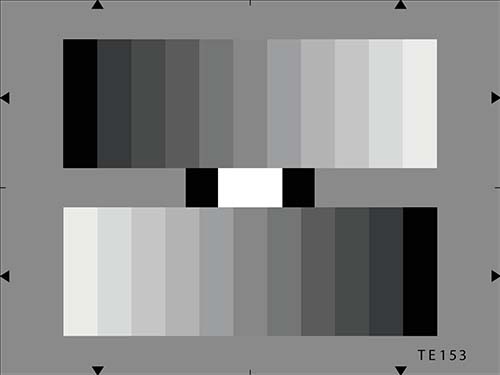

密度值是基于斑馬條的白色部分。兩個黑色方塊和一個白色方塊位于兩個灰階條中間，黑色方塊的密度為D＞3.0(透射率＜0.1%)。白色方塊的密度為D=0.05(透射率=89.9%)。
